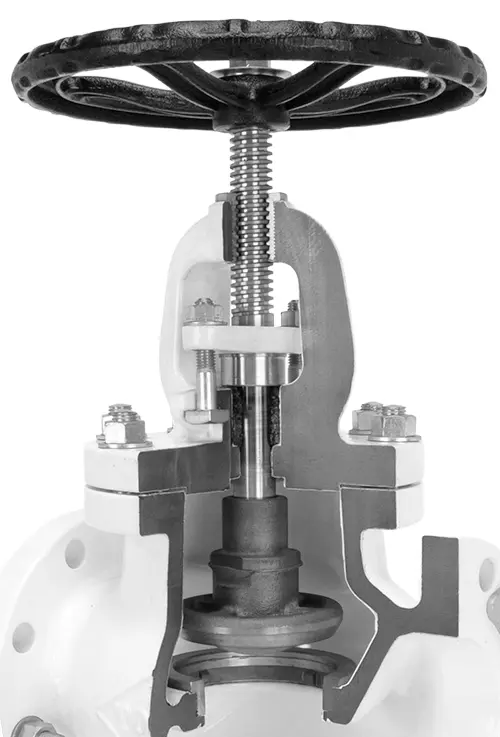

玉形弁は、仕切弁に次いでプロセス配管に多く使用されています。仕切弁と異なり、弁体が弁座に円すい状に接触して、流れを止めるタイプが一般的です。

　閉塞性が良く、「ストップバルブ」とも言われます。流体は弁体を押し上げる方向から流れ、弁体と弁座の間を通るので、その隙間を調整することで流量調整弁として使用できます。

　玉形弁には、弁箱の入口と出口の中心線が一直線上にある「ストレートタイプ」と、弁箱の入口と出口の中心線が直角をなす「アングルタイプ」があります。構造上、流れる方向が決められており、弁箱に方向が表示されています。

◆Q&Aで理解度チェック！

Q1　玉形弁（グローバルブ）は、流量調整弁として多く利用されている
Q2　玉形弁（グローバルブ）は、仕切弁よりも圧力損失が小さく、流れる方向もどちらでもよい

A1　〇：題意のとおりです。
A2　×：玉形弁は、仕切弁よりも圧力損失が大きくなります。また、流れは一方向のみです。
