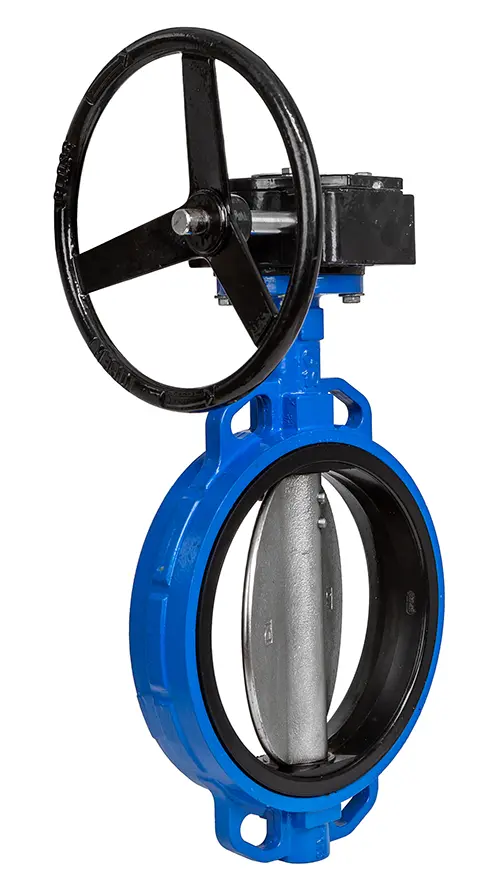

蝶形弁は、弁棒に円板状の弁体を取り付け、弁棒を中心にして回転させることによって、弁箱側の弁座に接触し管路を閉じます。弁体が流れと平行の位置で全開となるので抵抗が少なく、90°の回転で開閉ができ、取付けスペースも少なくてよいのが特徴です。

　本来は完全閉止が望めない構造なので、低圧の水系統などに用いられていましたが、近年は技術の進歩で完全閉止も可能となり、プロセス配管などに需要が拡大しています。

◆Q&Aで理解度チェック！

Q1　蝶形弁（バタフライ弁）は、流量調整に不向きである
Q2　蝶形弁（バタフライ弁）の特徴は、コンパクトで省スペース化が可能である

A1　×：蝶形弁は、流量調整が可能です。
A2　〇：題意のとおりです。
