バルブ・配管編：【第71回】バルブの種類と特徴・用途 ⑤逆止弁（チェック弁）
逆止弁は、チェック弁、チャッキ弁、チェッキ弁などと呼ばれます。
逆止弁は、正規方向の流れは妨げずに弁体が開き、背圧がかかった場合は弁体が弁座に自動的に密着して、菅内の流れを止め逆流を防止します。

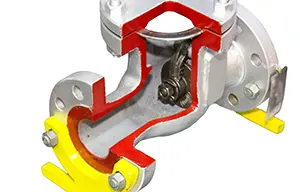

逆止弁には、弁体が弁箱または弁蓋に設けたガイドによって、弁箱付き弁座に垂直に動作する「リフト形逆止弁」と、弁体が弁座に相対して蝶番（ちょうつがい）式にピンで取り付けられて動作する「スイング形逆止弁」の2種類があります。
| 名称 | 特徴 | 用途 |
|
逆止弁（チェック弁）
|
［長所］
［短所］ |
・異種流体配管の合流点 ・液体配管立上がり ・ポンプ吐出し側 ・スチームトラップなど |
|
＜ひとくちメモ＞ 逆止弁と背圧 |
◆Q&Aで理解度チェック！
Q1 リフト形逆止弁は、垂直配管のみ使用が可能である
Q2 逆止弁は、背圧が弱いと完全閉止できないことがある
A1 ×：リフト形逆止弁は、水平配管のみ使用が可能です。
A2 〇：題意のとおりです。
