バルブ・配管編：【第72回】バルブの種類と特徴・用途 ⑥ダイヤフラム弁
ダイヤフラム弁は、一般的にゴムやフッ素樹脂などの可とう（たわみ）性のダイヤフラム（隔膜）で、流路を開閉する構造です。
バルブの基本構造は、「駆動部」「ダイヤフラム」「本体」の3つのユニットで構成されています。ダイヤフラムを本体内面のシール部に押し付け、離すことにより流体を制御します。グランド部に流体が作用しないので軸漏れがなく、その特徴から主に食品・医療品、化学、半導体関連のプラントなどで広く利用されています。
| 名称 | 特徴 | 用途 |
|

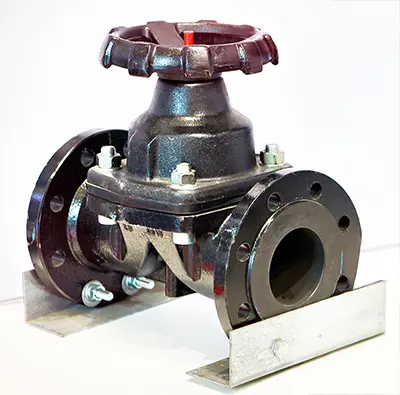

ダイヤフラム弁
|
［長所］ ・高温・高圧には不向き（制限がある） ・流路が狭い |
・食品・化学・薬品プラントなど |
|
＜ひとくちメモ＞ ダイヤフラム弁のシール性、洗浄性、耐汚染性について |
◆Q&Aで理解度チェック！
Q1 リフト形逆止弁は、垂直配管のみ使用が可能である
Q2 ダイヤフラム弁は、高温・高圧環境に適している
A1 〇：題意のとおりです。
A2 ×：ダイヤフラム弁は、高温・高圧環境には不向きです。
