バルブ・配管編：【第73回】配管の保全（1）

　配管内に流れる流体は、種類・温度・圧力などが異なるため、場合によっては腐食による亀裂や開孔あるいは破損などが発生します。また、腐食がなくてもエロージョン（潰食）などによって、減肉や漏洩を起こすこともあります。

　材料を選択する段階で、腐食などが予測される個所には耐食合金鋼などを用います。しかし、それでも複雑なプロセス条件によっては腐食が発生する場合もあるので、運転条件や運転期間については十分な配慮が必要となります。また、保全面でも補修、再塗装、交換工事用のスペースも必要となります。配管・バルブの設置時には、上記を考慮した保全管理が大切です。

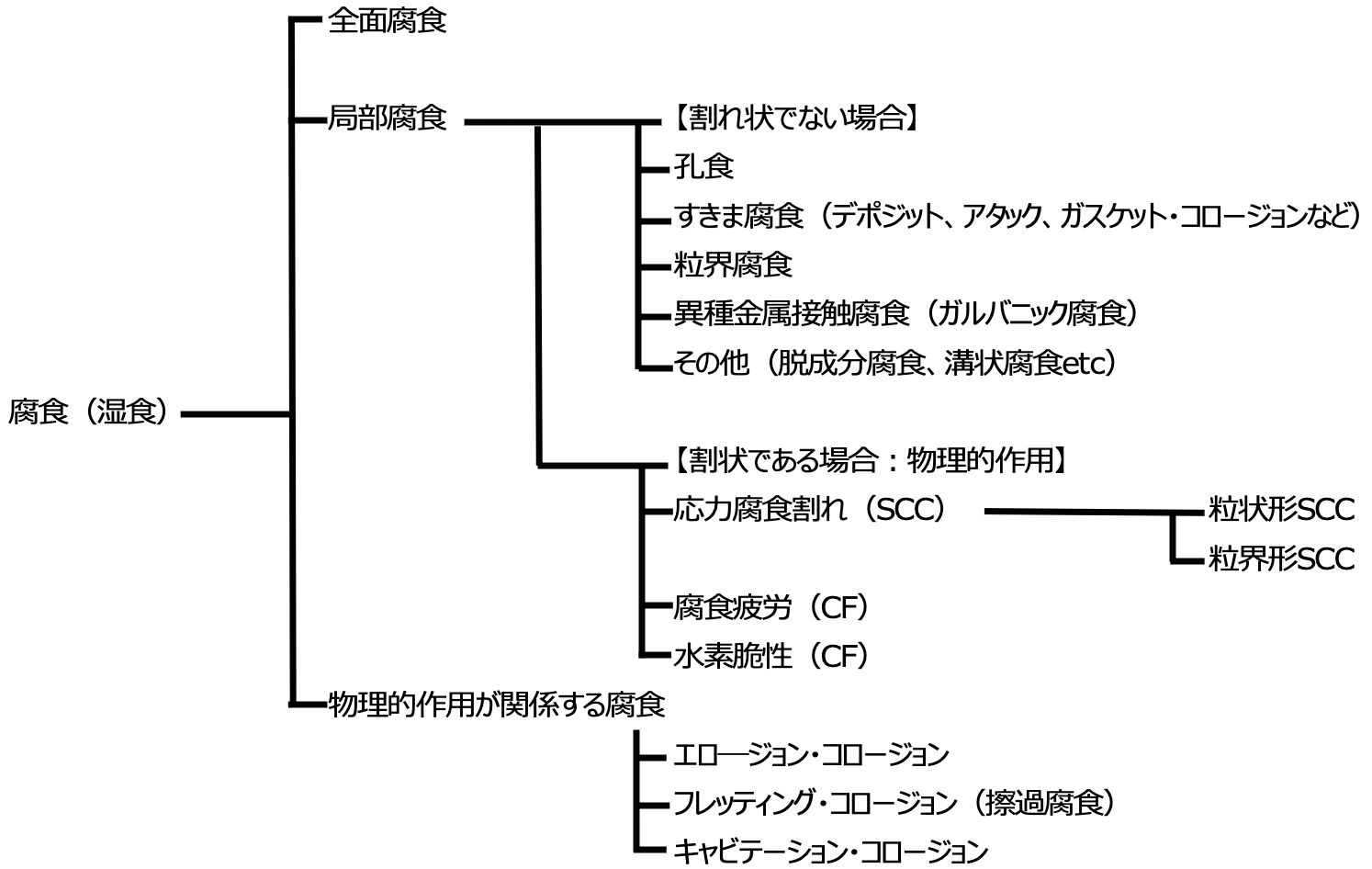

　配管系でもっとも重要な保全が「腐食・浸食」防止です。図に、主な腐食形態の分類を示します。

腐食形態の分類

＜ひとくちメモ＞　　配管の不具合に関する主な用語

配管の不具合でよく出てくる用語として、「湿食」「乾食」「腐食」「浸食」「潰食」「エロージョン・コロージョン」などがあります。ここで整理しておきましょう。

湿食：水が関与した電気化学反応により進行する腐食
乾食：水が関与せずに、金属などの化学反応により進行する腐食
腐食：配管の鉄部分に水分が付着することで、水分に鉄が溶け出して鉄イオンになり、空気中の酸素と鉄の反応によって酸化鉄が形成される現象。腐食のことを「コロージョン」ともいう
浸食：固体、液体、気体によって、材料に機械的な力が繰り返し加えられることで材料の表面が変形・劣化して、少しずつ材料が離脱することで減肉を生じる現象
潰食：流体の流速が早すぎたり、衝突したりするところに特に発生する腐食。腐食作用と機械的摩耗が相乗して起こる。「エロ—ジョン」ともいう
エロージョン・コロージョン（摩耗的腐食）：環境（液相や気相）の流動による「物理的な効果」と、環境の「化学的（腐食）な効果」が複合して、装置材料の減肉を加速する現象。エロ—ジョンとコロージョンは密接な関係があり、同時に発生することで腐食を促進させることにな-

◆Q&Aで理解度チェック！

Q1　コロージョンとは腐食のことであり、代表的なのは「錆」である
Q2　エロ—ジョンとコロージョンはまったくの別物であり、腐食の促進とは関係性がない

A1　〇：題意のとおりです。
A2　×：密接な関係があります。腐食するとその個所が浸食され、新たな腐食浸食を繰り返して、大きな減肉となり穴あきとなります。
