油圧・空気圧編：【第78回】油圧ポンプ① 油圧ポンプの分類

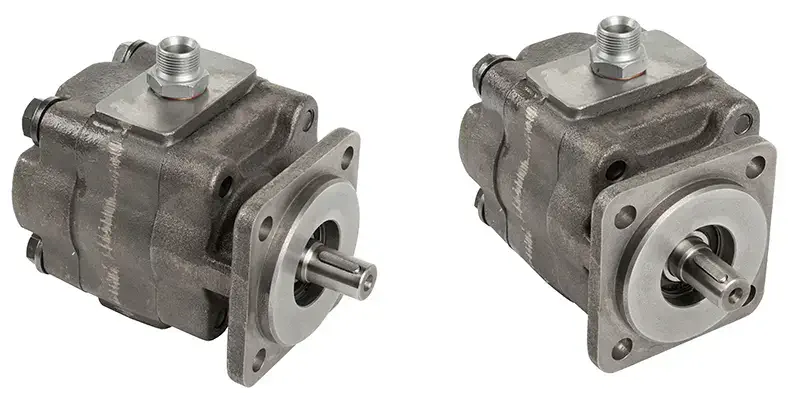

油圧ポンプは、電動機やエンジンといった外部からの動力によって回転力（回転エネルギー）が与えられ、その回転力を油圧ポンプで流体エネルギに変換して、油の圧力と流量を油圧装置に供給するものです。
油圧ポンプには、動作原理、構造、吐出方式などから、下表のように分類できます（注：一部主観が含まれています）。
油圧ポンプの分類
| 動作原理 | 回転式 | 往復式 | ||||||
| 機構 | 歯車ポンプ | ベーンポンプ | アキシャルピストン | ラジアルピストン | レシプロピストン | |||
| 構造 | 外接歯車式 | 内接歯車式 | 平衡型 | 非平衡型 | 斜軸式 | 斜板式 |
固定シリンダ／回転シリンダ |
クランク式／カム式 |
| 吐出量 | 固定 | 固定 | 固定 | 可変 | 固定・可変 | 固定 | ||
| 吐出量 1/min |
1〜500 | 1〜370 | 10〜230 | 5〜1000 | 5〜500 | 1〜80 | ||
| 圧力 MPa |
0.9〜20.6 | 0.5〜29.4 | 3.4〜20.6 | 3.4〜13.7 | 20.6〜41.2 | 13.7〜24.5 | 29.4〜49 | |
| 定格回転数 | 高速 | 中速 | 中速 | 低速〜中速 | 低速〜中速 | |||
| 騒音 | 非常に大きい | 小さい | 小さい | やや大きい | 大きい | やや大きい | ||
| 脈動 | やや大きい | 小さい | 小さい | やや大きい | 大きい | やや大きい | ||
| 寿命 | 普通 | 普通 | 長寿命 | 長寿命 | 普通 | 普通 | ||
| 効率 | 比較的悪い | 普通 | 普通 | 比較的良い | 良い | 良い | ||
| 作動油管理レベル | 低い | 普通 | 普通 | 高い | 普通 | 普通 | ||
| 価格 | 安価 | 普通 | 普通 | 高価 | ||||
| 特徴 | 構造が簡単で丈夫 | 脈動・騒音が少ない | 高圧で使用可能 | |||||
| 用途 | ・フォークリフト ・建設機械 ・油や塗料の移送など |
・産業機械の油圧装置 ・冷媒冷却の循環 ・油の移送など |
・建設機械 ・産業機械の油圧装置 ・圧延機、製鉄機械、鍛造機など |
・射出成形機、プレス ・コンクリート圧送 ・高圧液送など |
||||
|
＜ひとくちメモ＞ 容積型ポンプと非容積型ポンプとは  |
◆Q&Aで理解度チェック！
Q1 油圧ポンプには主に、歯車ポンプ、ベーンポンプ、ピストンポンプの3種類がある
Q2 ピストンポンプは効率が良く、低圧油圧機器に使用される
A1 〇：題意のとおりです。
A2 ×：ピストンポンプは効率の良さから、高圧油圧機器で使用されます。
